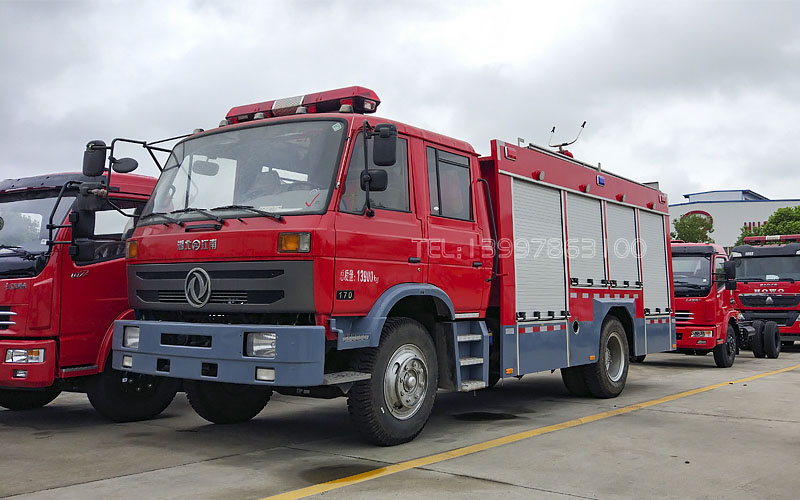

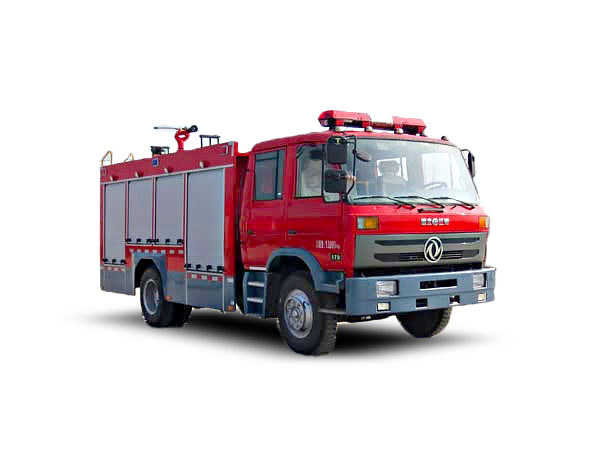

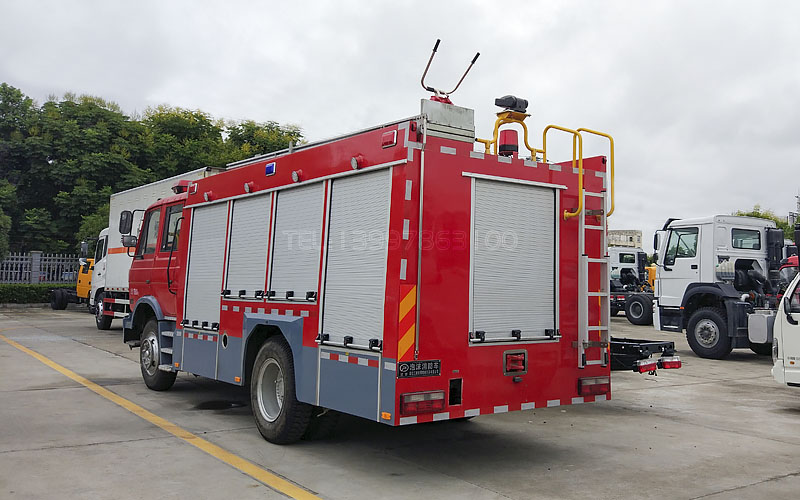

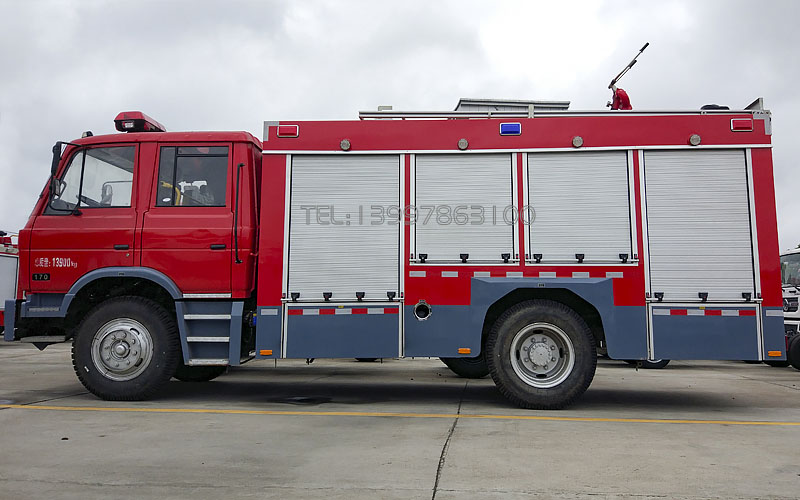

| 整车型号 | JDF5140GXFSG50/E型水罐消防车 |
| 外廓尺寸 | 7360×2480×3330mm |
| 最大总质量 | 13700kg |
| 载液量 | 载水5200kg |
| 最高车速 | 90km/h |
| 消防泵额定流量 | 30L/s 1.0MPa |
| 消防炮额定流量 | 30L/s 1.0MPa |
| 消防炮射程 | ≥50m |
| 比功率 | 125/13.7=9.12 |
| 接近角/离去角 | 26°/13° |
| 底盘型号 | EQ1168GLJ5 | 制造商 | 东风商用车有限公司 |
| 发动机额定功率 | 125kw | 发动机排量 | 5900ml |
| 发动机排放标准 | GB17691-2005国V | 驱动形式 | 4×2 |
| 轴距 | 3950mm | 驾驶室结构 | 平头、四门,改制双排 |
| 最小转弯半径 | ≤17m | 司乘人员数 | 2+4人 |
| 变速箱 | 手动 | 驾驶员位置 | 左置 |
| 设备 |
原车仪表板处设置消防操作仪表板及警灯控制盒,加装 1、 警报器; 2、 取力器控制开关及指示灯; 3、 附加电源开关; |
||

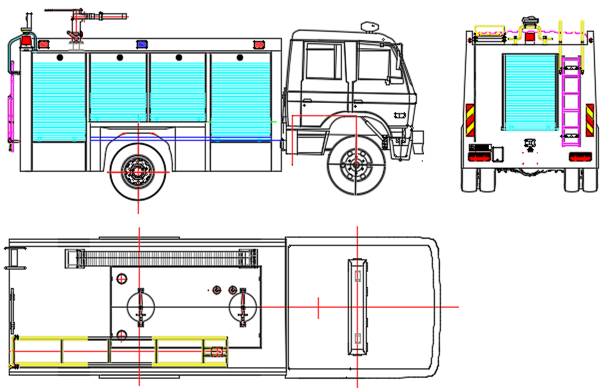

| 总体布置 | 整车由消防员乘员室和车身两大部分组成,车身布置采用内藏罐式结构,左右两侧为器材箱,中部为水罐,器材箱后部为泵房。 |
![]() |
|
| 结构 | 主框架结构采用优质方管焊接,外装饰板采用碳钢板焊接,车顶防滑,可行走,两边设翻转踏板,防滑设计。(可根据用户需求采用铝合金方管焊接) |
| 器材箱 | 器材箱位于乘员室后部两侧,设铝合金卷帘门,内有照明灯。器材箱室内根据需求设储物盒。侧下部设有翻转踏板。 |
| 泵房 | 泵房位于整车后部,两边与后边设铝合金卷帘门,内有照明灯,泵室两侧下部设有翻转踏板,保温位置:安装燃油加热器(根据客户需求选装) |
| 容量 | 4200kg |
| 材质 | 优质碳钢,厚度为4mm(可根据用户需求采用不锈钢、PP材质制作) |
| 罐体固定 | 与底盘车架弹性连接 |
| 罐体设置 | 设直径460mm人孔1个,带有快速锁定/开启装置, 1个DN40水罐放余水口,配球阀,注水口:在水罐左右两侧各接2只DN65接口,进出水口:设1个水罐到水泵进水管,DN100阀门,可气动、手动控制, 1个水泵至水罐充水管,DN65阀门,可气动、手动控制 |
| 型号 | CB10/30-RS型低压车用消防泵 |
![]() |
| 形式 | 低压离心式 | |
| 额定流量 | 30L/s @1.0MPa | |
| 出口额定压力 | 1.0MPa | |
| 最大吸深 | 7m | |
| 引水装置 | 自带滑片泵 | |
| 引水时间 | 最大吸深时≤50s |
| 型号 | PS30W |
![]() |
| 制造商 | 成都威斯特消防机械有限公司 | |
| 回转角度 | 360°水平回转 | |
| 最大仰/俯角 | 俯角≤-15°,仰角≥+60° | |
| 流量 | 40L/S | |
| 射程 | ≥50m |
| 附加电气 | 设独立电路 |
| 辅助照明 | 消防员室、水泵房及器材箱分别设有照明灯,操纵仪表板上设有照明、指示灯等 |
| 频闪灯 | 车身两侧安装红、蓝两色频闪灯,上装后部安装35W消防探照灯1个火场照明 |
| 警示装置 | 长排全红警灯,安装在驾驶室顶部警报器,其控制盒在驾驶员前下方 |
