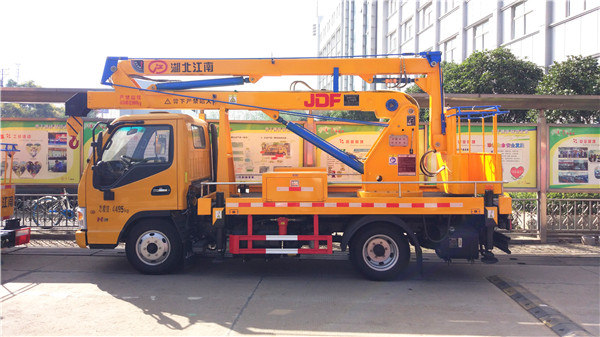

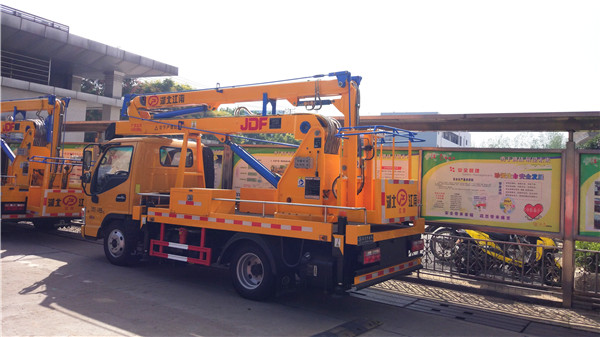

江淮蓝牌12米高空作业车
- 24小时服务热线：139-9786-3100
- 产品名称：江淮蓝牌12米高空作业车
- 整车型号：JDF5040JGK12HFC5
- 底盘型号：HFC1040P93K1B4V
- 产品价格：参见产品价格表
- 24小时专线：139-9786-3100
- 商务QQ：948306
- 江淮12米蓝牌高空作业车公告详细参数
整车技术参数 车辆名称: JDF5040JGK12HFC5高空作业车 公告批次: 311 总质量 4495(Kg) 容积: 额定载质量 (Kg) 整备质量 4365(Kg) 外形尺寸 5995×1960×2980(mm) 货厢尺寸 ××(mm) 驾驶室: 前排乘客: 2(人) 防抱死系统: 有 载质量利用系数 燃料种类: 柴油 排放标准: GB17691-2005国Ⅴ,GB3847-2005 接近角/离去角: 18/13(°) 前悬/后悬: 1090/1540,1065/1540(mm) 轴数: 2 轴距: 2850(mm) 轮胎数: 6 轮胎规格: 6.50-15LT,6.50R15LT,6.50-16LT 10PR,6.50R16LT 10PR,6.50R16LT 8PR 前轮距(mm): 1420,1470 后轮距(mm): 1395 轴荷: 1620/2875 最高车速: 90(km/h) 其它 前伸与前悬对应关系(mm):365/1090,390/1065;后伸150mm;随底盘选装驾驶室;吊钩为选装件;侧面防护及后下部防护装置材料材质:Q235,连接方式:焊接加螺栓连接;后下部防护装置断面尺寸(宽×高):30×200(mm),离地高度:400mm;ABS控制器厂家/型号:广州科密汽车电子控制技术股份有限公司/CM4XL-4S/4K(4S/4M);选装ABS,ABS厂家/型号:武汉元丰汽车电控系统有限公司/YF8;主要专用装置为折叠臂,用于抢修电力、通讯、路灯等高空作业. 底盘HFC1040P93K1B4V技术参数 底盘型号 HFC1040P93K1B4V 底盘企业: 安徽江淮汽车集团股份有限公司 轮胎数 6 弹簧片数: 3+2/5+3,7/5+3,9/5+3 轮胎规格: 6.50-15LT,6.50R15LT,6.50-16LT 10PR,6.50R16LT 10PR,6.50R16LT 8PR 转向形式: 方向盘 前轮距: 1420,1470 后轮距: 1395 底盘排放标准: GB17691-2005国Ⅴ,GB3847-2005 燃料种类: 柴油 批次: 302 发动机型号 发动机生产企业 排量(ml) 功率(kw) 4A2-88C50
D19TCIE1
HFC4DF2-2D1
HFC4DA1-2D安徽全柴动力股份有限公司
昆明云内动力股份有限公司
合肥江淮朝柴动力有限公司
安徽江淮汽车集团股份有限公司2270
1910
2156
277165
75
65
88
上装基本配置 臂架 臂架形式 三节折臂 材料 型材Q345B/4mm 臂架截面 四边形 起伏角度 0°-70°(相对水平面) 作业工况 最大作业高度 12m 最大作业高度时作业幅度 2m 最大作业幅度 5.8m 最大作业幅度时作业高度 5.6m 回转 双向360°连续回转 吊臂 最大起吊质量 900Kg 伸缩起重臂 伸缩长度1m 最大起吊高度 6.4m 最大起吊幅度 5.2m 起升机构 IQKN1B6Y；单绳拉力800 Kg 钢丝绳 （40m）Φ8 吊钩 1T 支腿 支腿型式 前后H型 支腿材料 型材Q345B/5mm 支腿跨距 纵向（mm）：3300，横向（mm）：2700 液压锁 四个支腿都带双向液压锁 后支腿频闪灯 黄色；两只 车厢 材料 优质碳钢及型材，铺3㎜防滑花纹钢板 工具箱 800*400*400；带不锈钢门锁 围栏 Φ20不锈钢管 踏步 驾驶室侧带上下踏步 侧、后防护 优质碳钢冷弯型材；强度高 轮罩 注塑模具成型，美观，强度高 洗手水箱 塑料水箱 转台 立臂 低合金钢板拼焊组成 回转支承 单排四点接触球式带外齿，QWD730.20 减速机 涡轮蜗杆式，CW-28 马达 BMP-50 吊篮 额定载荷 ≤200Kg 尺寸 长X宽X高（mm）：1080X620X1150 调平形式 外置拉杆机械调平 保险带 一副 调平装置 机械调平，拉杆外置 液压系统 液压油箱 65L；带液位表 齿轮泵 定量泵，流量25ml/r 工作压力 带压力表；16MPa 液压阀组 集成电磁阀组 油缸 10只；带双向平衡阀或液压锁进行锁止，保证安全 操作系统 支腿 手动操作，各支腿可单独可调，上下车互锁 操作方式 手动和电动结合 臂架动作 转台和吊篮电动双位操作 发动机启动、熄火 转台和吊篮双位操作 发动机油门 手动拉线 油漆 知名品牌油漆；颜色光滑，线条美观； 标识及标牌 清晰、醒目、永久不褪色
江淮12米高空作业车主要特点：
1、 臂架和支腿均采用低合金Q345型材，四周无焊缝，外形美观，受力大，强度高；
2、 H型支腿稳定性好，支腿可同时或单独操作，操作灵活，能适应多种工况；
3、 回转机构采用可调节式，方便调节；
4、 转台双向360°回转，采用了先进的涡轮蜗杆式减速机构（具有自润滑和自锁功能），后期维护也可方便的通过调整螺栓位置轻松达到效果；
5、 上车操作采用集成电控阀块模式，布局美观，操作平稳，维护方便；
6、 下车与上车互锁，操作安全、可靠；
7、 上车操作通过节流阀实现无极调速；
8、 工作平台采用机械式调平，更加稳定和可靠；
9、转台和吊篮设有启动和熄火开关，操作方便，节省燃油；
